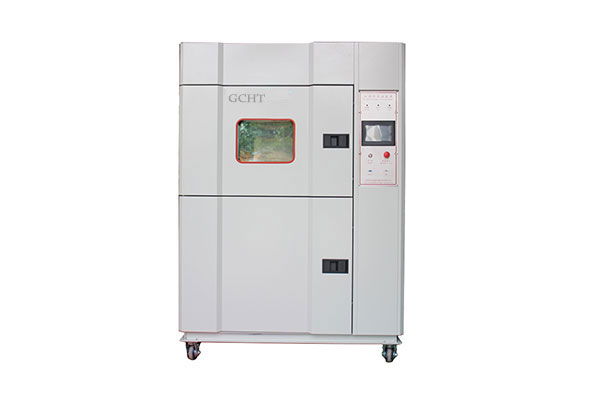

液體油槽式溫度沖擊試驗箱
時間：2021-06-10 14:59 來源：
一、主要技術指標及簡要配置：
|
產品名稱 |
液體油槽式溫度沖擊試驗箱 |
|
產品型號 |
GC-CJ-64L |
|
裝載容量 |
64L |
|
裝載重量 |
20kg |
|
載冷劑（合成油）加注量 |
≈250L（雙槽） |
提籃尺寸
（W×D×H） |
400×400×400 mm |
|
液槽內箱尺寸（單槽）（W×D×H） |
550×700×600 mm |
設備外形尺寸
（W×D×H） |
≈1650×1450×1550 mm |
|
高溫槽溫度范圍 |
室溫+25℃～+165℃ |
|
低溫槽溫度范圍 |
室溫+25℃～-75℃ |
|
沖擊溫度范圍 |
-65℃～+150℃ |
|
溫度波動度 |
≤±0.2 ℃ |
|
溫度偏差 |
≤±0.5℃ |
|
高低溫沖擊提籃轉換時間 |
≤8S |
溫度恢復時間
|
≤20秒 |
|
溫度恢復條件 |
滿載條件下，高溫浸泡（+150℃）30min，低溫浸泡（-65℃）30min |
|
升溫速率 |
室溫升至+160℃≤60min（空載） |
|
降溫速率 |
室溫降至-75℃≤80min（空載） |
|
供電電源 |
三相五線制/380VAC，50Hz |
|
裝機功率 |
12.5kW |
|
工作噪聲 |
≯68dB(A) |
|
冷卻方式 |
風冷 |
|
制冷方式 |
斯特林二元復疊制冷系統（SMRC），加低溫冷頭，比傳統的二元復疊系統更加可靠穩定，更加節能。 |
|
提籃驅動單元 |
高可靠電動驅動系統，采用臺灣的螺桿減速電機，運行安全可靠。 |
|
熱傳導介質 |
合成導熱油。價格高昂的進口油分高低溫兩種，沖擊試驗混合以后還要更換。我們采用中國科學院研制的合成導熱油，同一種工質，同時耐受高低溫，無需換油，在使用過程中，只需進行少許的添加即可。 |
|
制冷壓縮機 |
制冷先鋒，歐洲谷輪蝶閥式壓縮機
穩定可靠，效率比高 |
|
加熱系統 |
鎳鉻合金不銹鋼加熱器，專業廠家生產 |
|
溫度傳感器 |
高溫區、低溫區和產品區各有1個溫度傳感器，瑞典進口A級Pt100 |
|
溫度變送器 |
瑞典INOR高精度溫度變送模塊 |
|
控制系統 |
Temi8229 |
|
可編程控制器 |
日本松下FP-X系列+自主開發程序 |
|
觸摸操作屏 |
超大真彩7″觸摸屏+自主開發界面
全角度自由調節平臺，便于操控
WinCE操作系統
可提供C++、Labviw等全系列驅動代碼，可以實現二次開發。 |
|
產品附件 |
Φ50mm引線孔1個，并配備配套硅膠軟塞、遠程控制軟件， |
|
試驗?zāi)Ｊ?/span> |
高溫試驗、低溫試驗及沖擊試驗，根據需要自由設定 |
|
數據存儲 |
配備USB/R232接口，全部運行數據實現自由存儲，并可實現自由導出 |
|
遠程控制 |
配備RS232接口，可實現遠程監測和控制 |
|
滿足標準 |
GB/T10589-2006 低溫試驗箱技術條件
GB/T11158-2006 高溫試驗箱技術條件
GB/T10592-2008 高低溫試驗箱技術條件
GB/T 2423.1-2001 試驗A：低溫試驗方法
GB/T 2423.2-2001 試驗B：高溫試驗方法
GJB 150.3A-2009高溫試驗
GJB 150.4A-2009低溫試驗
GJB150.5A-2009 軍用設備實驗室環境試驗方法第5部分：溫度沖擊試驗
GB/T5170.2-2008電工電子產品環境試驗設備基本參數鑒定方法
溫度試驗設備
GB/T 2423.22-2002 電工電子產品環境試驗第 2部分:試驗方法試驗N:溫度變化
|
